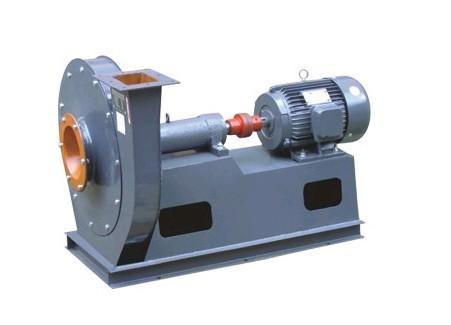

9-28型高壓離心風機

9-28型高壓離心風機

  • 所屬分類:
  • 產品編號:103141-366
  • 出品單位:周口風機廠
  • 瀏覽次數:0
  • 發布時間:2022/1/4 10:32:44
  • 產品概述

9-28型高壓離心風機用途:

本風機的能量范圍是:?jiǎn)挝?200m³/h,雙吸——60萬m³/h,壓力范圍是:3430~19700Pa。

  1、一般用于鍛冶爐及高壓強制通風。

  2、物料輸送。

  3、水泥室外分解工藝(№16以上)輸送空氣及其它適應本風機的氣體。

9-28型高壓離心風機型式:

          1、本風機均為單吸入,通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16,共13個機號。

          2、風機通常制成右旋和左旋兩種型式。

          3、風機的出口位置以機殼的出口角度表示,“左”、“右”風機機殼制成0度、45度、90度、135度、180度、225度。

9-28型高壓離心風機結構:

          風機主要由葉輪、機殼、進風口、支架等組成。

         (1)葉輪:9-28型風機為16片葉片,屬前彎型。葉輪擴壓器外緣最高圓周線速度不得超過140m/s。

         (2)進風口:做成收斂式流線型的整體結構,用螺栓固定在前蓋板上。

         (3)傳動組:由主軸、軸承箱、聯軸器等組成。         (4)機殼:用普通鋼板焊接成蝸形殼整體。

9-28型高壓離心風機局限:

  1、被輸送介質的溫度不高于180℃。

  2、介質中含塵土量及硬質顆粒不高于150mg/m³.

  3、被輸送氣體中不含粘性物質。

  4、被輸送氣體不得有易爆、易燃和腐蝕的氣體。

  注:鋼冶煉等特殊場合使用的高溫風可須改用耐熱、高強度材料。

  型 式:本風機有單吸和雙吸兩種。由小到大依此排列機號有:№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、 18、20、21、22、23、24共20個機號?芍瞥勺、右旋兩種型式,出風口角度有左右0°、45°、90°、135°180°、225°六種角度供您選擇。

9-28型高壓離心風機性能參數表:

機號

轉速r/min

全壓 Pa

流量 m3/h

電動機

9-28 4A

2900

3893-3452

2198-4122

型號

功率
KW

Y112M
Y132S2-2

4-7.5

9-28 4.5A

2900

4933-4374

3130-5868

Y132S2-2
Y160M2-2

7.5-11

9-28 5A

2900

6090-5394

4293-8050

Y160M2-2
Y 160L-2

15-18.5

9-28 6.3A

2900

9670-8571

8588-16103

Y225M-2
Y280S-2

45-75

9-28 7.1D

2900

12278-10886

12293-23049

Y280S-2
Y315S-2

75-110

9-28 8D

2900

15583-13818

17585-32972

Y315M1-2

132-200

9-28 8D

1450

4933-4374

8793-16486

Y180M-4
Y200L-4

18.5-30

9-28 10D

1450

6090-5394

17173-32199

Y250M-4
Y280S-4

55-75

9-28 11.2D

960

3344-2972

15974-29950

Y225M-6

30-37

9-28 12.5D

1450

9513-8434

33541-62889

Y355M2-4

160-250

9-28 14D

1450

11935-10582

47123-88355

Y355M2-4

250

9-28 16D

960

6835-6061

46570-87319

Y355L2-6

160-250

9-28 17D

1450

17594-15593

84371-158195
