1、周口4-68離心風機用途
4-68離心風機可用于一般工廠和大型建筑的室內通風。既可用來輸入氣體,也可用來輸出氣體。輸送的氣體必須是不超過80℃的空氣和其他不自燃、對人體無害、對鋼鐵材料無腐蝕性的氣體。氣體中不允許含有粘性物質,其所含的粉塵和硬質顆粒不超過150mg/m3。
2 、周口4-68離心風機形式
從電機側看,葉輪順時針旋轉,稱為右旋風機,用“右”表示;當葉輪逆時針旋轉時,稱為左旋,用“左”表示。
風扇出口位置用外殼的出風角度表示。 2.8~6.3號機出廠時采用一種方式制造,用戶可根據要求安裝在所需的出風口位置。訂貨時無需注明; 8~12.5號機出風口位置調節范圍0°~22.5°,間隔45°; No.16、No.20出風口為0°、90°、225°三個固定位置,不可調節,訂貨時應注明。
風機傳動方式有A、B、C、D四種。2.8~5號采用A型傳動,6.3~12.5采用C、D型傳動,16、20號采用D型傳動。
3、周口4-68離心風機結構特點
機號為2.8~5的4-68型風機主要由葉輪、機殼、進風口等直聯電機的分布部件組成。 NO6.3~20號除上述部分外還有傳動部分。
(1)葉輪由12片向后傾斜的翼形葉片組成,焊接在弧形輪蓋與平板之間。它由鋼板制成,并經過靜態和動態平衡校正。
(2)外殼為用普通鋼板焊接而成的蝸牛形體。外殼以?xún)煞N不同的方式制造。 2.8~12.5號的機殼是整體制作的,不可拆卸。 16號和20號機殼制造為兩種開放式,沿中心隔板的水平面分成兩半,并用螺栓連接。
(3)進風口為收斂式癱線型一般結構,安裝在風機側面,平行于軸向的截面呈弧形,可使氣體順利進入葉輪,損失少。
(4)傳動部分由主軸、軸承箱、波形軸承、皮帶輪或聯軸器等組成。

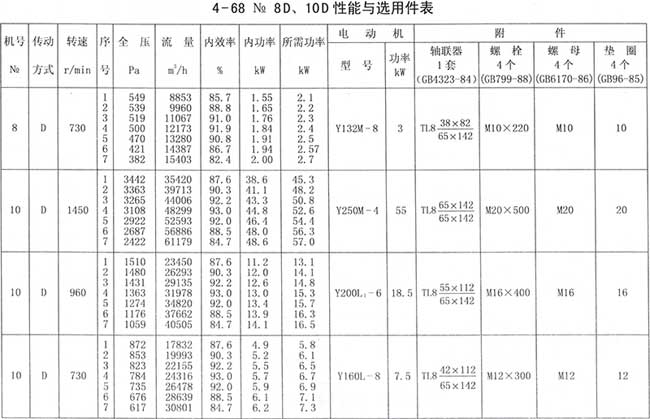

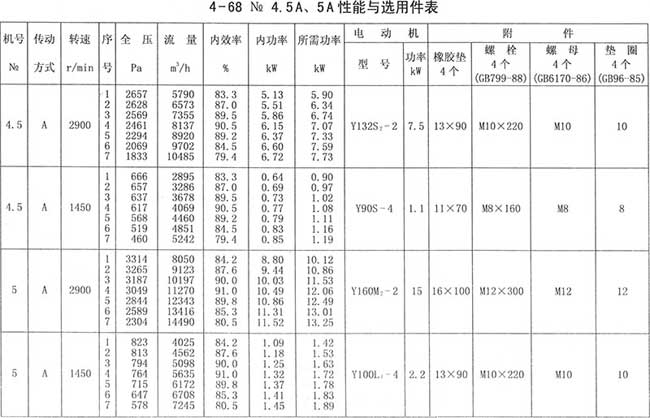

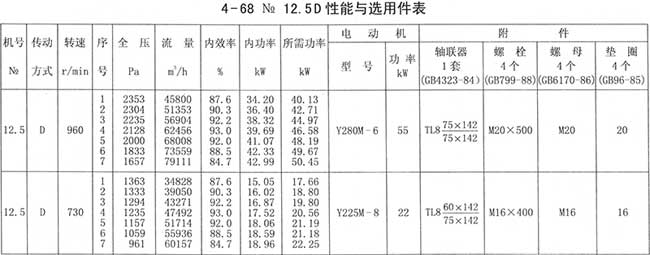

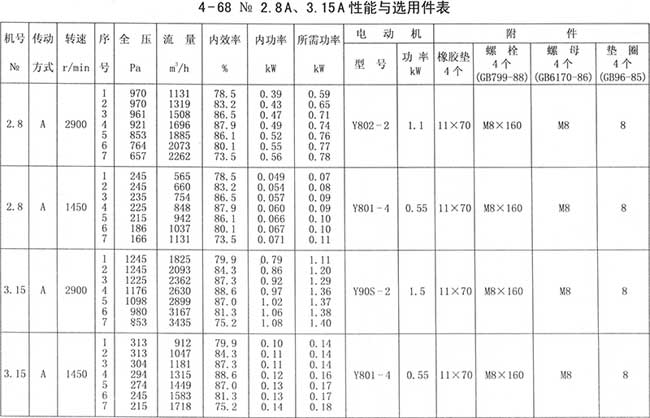

4、周口4-68離心風機性能與選用件表
