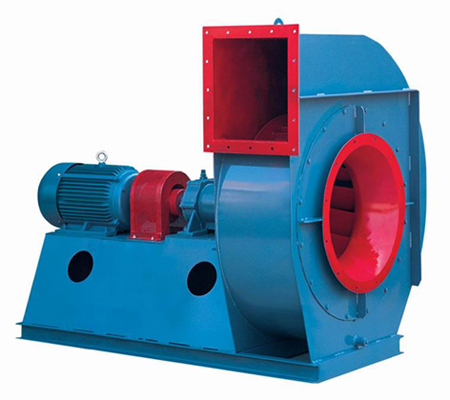

周口風機Y8-24鍋爐離心風機

周口風機Y8-24鍋爐離心風機

  • 所屬分類:
  • 產品編號:15015-924
  • 出品單位:周口風機廠
  • 瀏覽次數:0
  • 發布時間:2020/12/23 15:01:04
  • 產品概述

周口風機Y8-24鍋爐離心風機

        Y8-24型鍋爐離心風機是為適應燃用各種煤質并配有消煙除塵裝置的(1、2、4T/H)工業鍋爐配套而高等的。凡進氣條件相當,性能又相適應者均可選用。但最高溫度不得超過250°C,且在引風機前必須加裝效率不低于85%的除塵裝置,以降低進入風機的煙氣含塵量,提高風機壽命。

周口風機Y8-24型鍋爐離心風機結構

       風機由葉輪、進風口、機殼、傳動部、整體托架等部分組成。

        (1)葉輪:Y10-21系列葉輪均用16Mn制造。Y10-21為12長葉片和平共處短葉片,共24個葉片組成,均為前彎葉片,焊接于弧錐形前盤與平板后盤中間,經靜動平衡校正和超盍試驗,運轉平穩可靠。

        (2)機殼:用鋼板焊接成蝸形整體,№9風機“左”、“右”旋通用。

        (3)進風口:進風口為斂散式整體結構,用螺栓因定于機殼入口一側。

        (4)傳動組:由主軸、軸承箱、皮帶輪、聯軸器等組成。一軸由優質鋼制成,采用滾動軸承,水冷整體軸承箱,因此,順加裝輸水管。耗水量隨環境溫度不同而異,一般按0.5~1m³/h考慮軸承箱裝有溫度計和油位批示器,潤滑油采用30#機油,加油量按油位標志要求實施。

        (5)調節門:調節門是引風機的附件,用以調節風機流量,№5為蝶板形,№6.3~9為花瓣形葉片,軸向安裝于進風口前。由于采用了外部傳動結構,轉動靈活方便。調節范圍由0°(全開)到90°(全閉)。調節門的扳把位置從進風口方向看在右側,對“右”旋風機,扳把從下往上扒是由全閉到全開方向,對“左”旋風機扳把從上往下拉是由全閉到全開方向,為使調節門各部正常工作,必須搞好潤滑,潤滑脂用二硫化鉬高溫(260°C)潤滑脂,負機在高溫時仍能保證潤滑作用。

周口風機Y8-24型鍋爐離心風機特點

        (1)噪聲低,在運行工況內確保小于85分貝。

        (2)由于不可能用一個系列,故采用多個專用系列去適應用戶不同的需要。

        (3)引風機使用范圍內的加權平均效率高。

        (4)對于不同噸位引風機均同時配備了D式(直聯)與C式(皮帶)傳動兩種,D式傳動的機號稍大,轉速低(n=1450r/min)有更佳的耐磨性,C式傳動機號稍小,轉速稍高(n=1750~2100r/min),但均以最小線速度達到所需壓力,以得降噪與耐磨。

        (5)采用兩相流動的一些分析結果,從流產形式上考慮了耐磨。

        (6)說明書的編寫,為便于用戶選型,同時標明配用噸位與對應風機系列、型號。運轉平穩、可靠、葉輪經靜、動平衡,并有整體結構和分體結構兩種型式,整機平衡,總之,用戶可以從該群體中選項到不同要求的各種風機。

周口風機Y8-24型鍋爐離心風機型式

        (1)引風機制成單吸入,機號有NO.5、6.38、9四種。

        (2)風機的出口位置以機殼的出風口角度表示,“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它角度和機號,請在訂貨時向我們提出。

        (3)引風機可制成右旋或左旋兩種。從電機一端正視風機,葉輪順時針旋轉者稱右旋風機,以“右”表示;反之稱左旋風機,以“左”表示。

周口風機Y8-24型鍋爐離心風機性能參數

轉速

序號

流量

全壓

電動機

功率 KW

皮帶

r/min

m³/h

Pa

型號

代號

規格

3500

1

2932

2221

Y132S1-2

5.5

A

1800

2

3374

2254

3

3807

2173

4

4254

2068

5

4686

1914

6

5143

1726

7

5564

1501

3150

1

2602

1746

Y112M-2

4

A

1800

2

2993

1772

3

3378

1708

4

3375

1626

5

4158

1505

6

4563

1357

7

4937

1180

2800

1

2313

1377

Y100L-2

3

A

1600

2

2661

1398

3

3003

1348

4

3355

1283

5

3696

1188

6

4056

1071

7

4388

932

2500

1

2065

1097

Y90L-2

2.2

A

1600

2

2376

1113

3

2681

1073

4

2996

1022

5

3300

946

6

3622

853

7

3918

742
